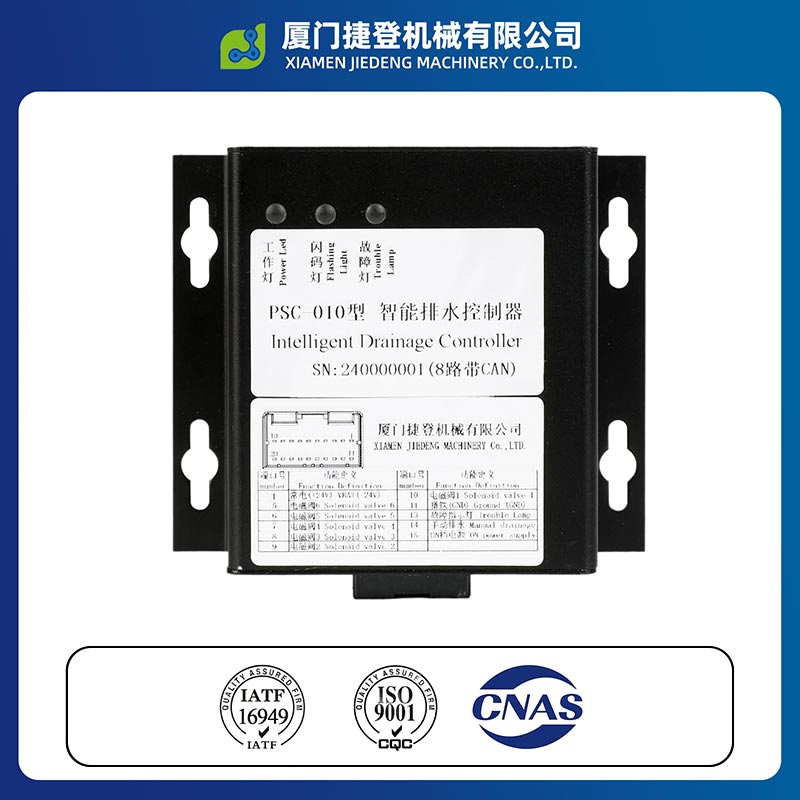

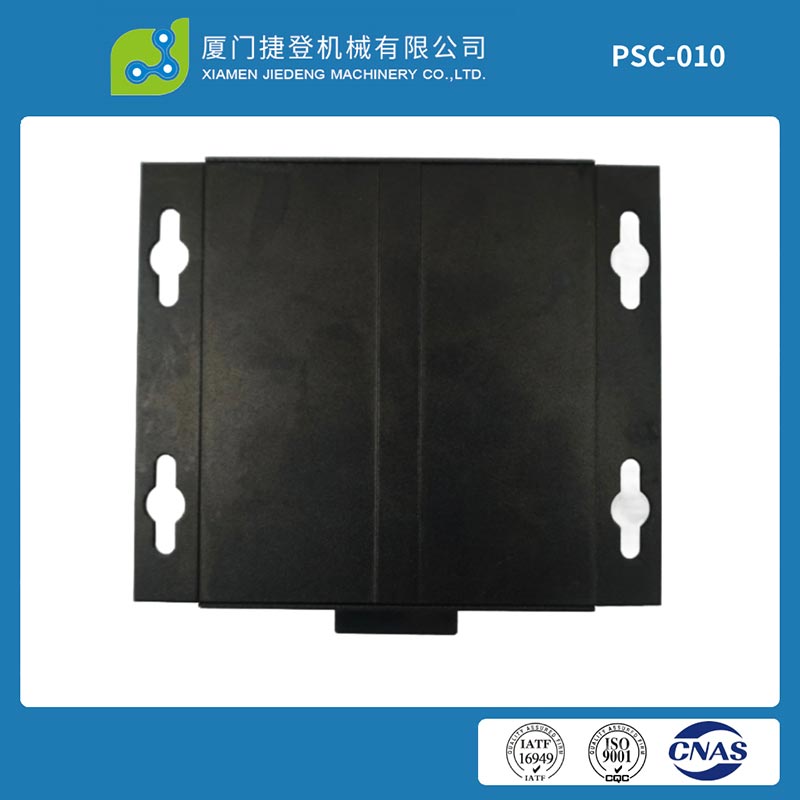

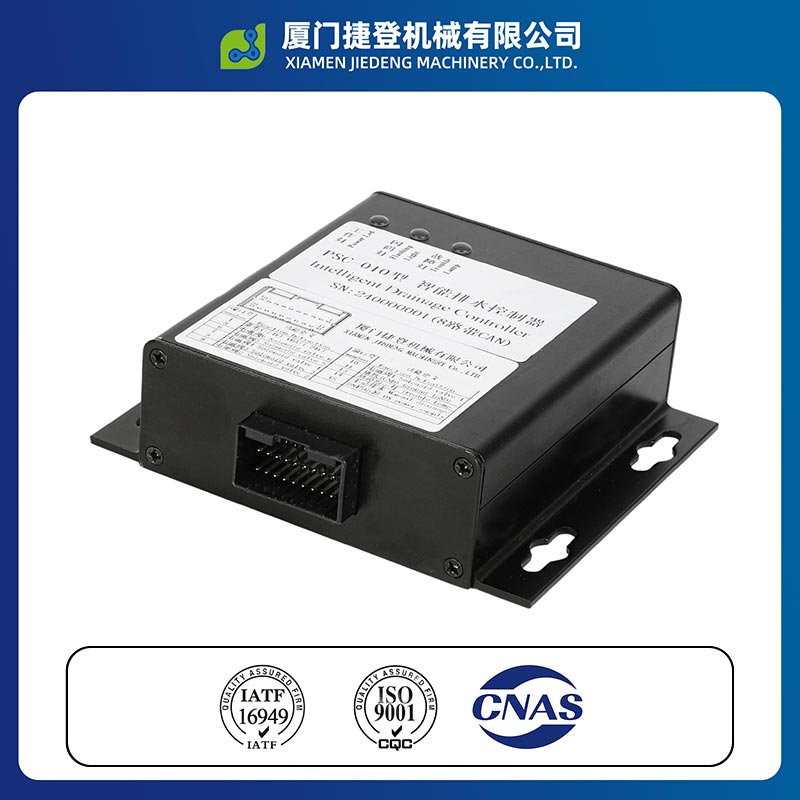

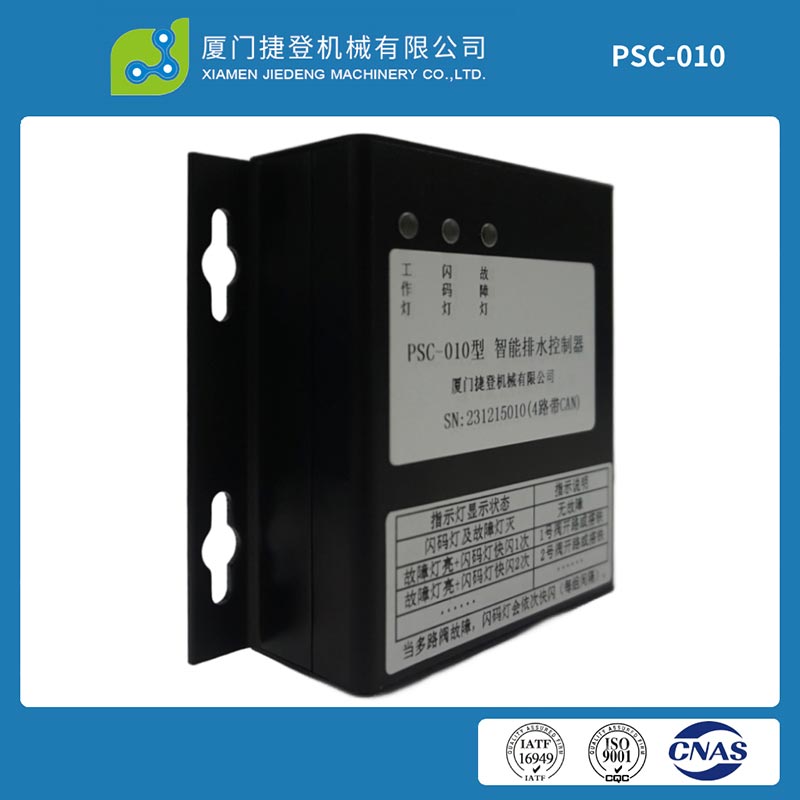

"Bộ điều khiển thoát nước thông minh mạnh mẽ" do Xiamen Jiedeng cung cấp là một phần không thể thiếu trong thông minh hệ thống kiểm soát thoát nước. Hệ thống kiểm soát thoát nước thông minh chủ yếu được điều chỉnh cho phanh khí nén ắc quy của xe thương mại, thay thế van xả thủ công truyền thống và tự động xả tích lũy nước trong xi lanh. Nó có thể tránh được các mối nguy hiểm tiềm ẩn như ăn mòn đường ống, tắc van và hệ thống phanh thất bại do tích tụ nước gây ra. Toàn bộ quá trình không cần con người vận hành thủ công, đảm bảo hiệu quả lâu dài toàn bộ hệ thống phanh của xe hoạt động ổn định và an toàn.
※ Hệ thống hoạt động phối hợp với van xả điều khiển điện và bộ điều khiển xả thông minh.
※ Trong trạng thái mất điện và tĩnh, van xả vẫn được đóng chặt để đảm bảo không bị rò rỉ gas
nguồn trong xi lanh lưu trữ.
※ Khi bật nguồn và hoạt động, lõi van điện từ được kích hoạt bởi lực điện từ, mở ra
kênh thoát nước.
※ Với sự trợ giúp của áp suất khí bên trong của bình chứa, quá trình tích tụ nước sẽ tự động diễn ra
xuất viện.
※ Bộ điều khiển đồng thời thu thập nhiều tín hiệu khác nhau như nhiệt độ, phanh tay và bus CAN.
※ Dựa trên các tín hiệu thu thập được, nó thực hiện điều khiển logic hệ thống thoát nước hoàn toàn tự động. Việc thoát nước bắt đầu và
quá trình dừng không yêu cầu bất kỳ sự can thiệp thủ công nào.
Các thành phần cốt lõi của toàn bộ hệ thống thoát nước thông minh bao gồm: bộ điều khiển thoát nước thông minh, 8 kênh van thoát nước điều khiển bằng điện, rơle sưởi, cảm biến nhiệt độ, công tắc thoát nước cưỡng bức, đèn báo lỗi ánh sáng và cáp truyền thông CAN.
1. Bộ điều khiển thoát nước thông minh: Thực hiện chức năng cốt lõi của hoạt động logic tổng thể của hệ thống và thực hiện điều khiển.
2. Van xả điều khiển bằng điện 8 kênh: Chịu trách nhiệm thực hiện nhiều hành động thoát nước của xi lanh lưu trữ.
3. Cảm biến nhiệt độ: Thu thập nhiệt độ môi trường theo thời gian thực để làm cơ sở cho logic sưởi ấm và thoát nước.
4. Rơle sưởi: Điều khiển mạch sưởi vào mùa đông để đạt được khả năng bảo vệ chống đóng băng ở nhiệt độ thấp.
5. Công tắc thoát nước cưỡng bức: Cung cấp chức năng điều khiển thoát nước cưỡng bức thủ công.
6. Đèn báo lỗi: Được sử dụng để báo lỗi hệ thống và phản hồi cảnh báo.
7. Cáp truyền thông CAN: Đạt được khả năng truyền tín hiệu và tương tác liên lạc của xe.
Bộ điều khiển hỗ trợ 8 kênh van xả độc lập, có thể kết hợp với nhiều xi lanh chứa khí mô hình thoát nước riêng biệt. Van 1 được dành riêng cho việc thoát nước của xi lanh chứa khí tái sinh, trong khi van các kênh còn lại từ 2 đến 8 hoạt động độc lập vào các thời điểm khác nhau. Mỗi kênh có dây điều khiển riêng và giao diện và số kênh có thể được phân biệt bằng nhãn, đáp ứng yêu cầu bố trí của các loại xe khác nhau mô hình xi lanh lưu trữ không khí.
Hệ thống được trang bị bộ điều khiển logic gia nhiệt ở nhiệt độ thấp. Sau khi bật nguồn, nó sẽ tự động khởi động sưởi ấm khi nhiệt độ môi trường xung quanh ≤ 3oC và ngừng sưởi ấm khi nhiệt độ ≥ 5oC. Nó được trang bị hệ thống sưởi 24V/20A rơle, tương thích với bó dây sưởi vỏ nhôm. Điều này ngăn cản van thoát nước và đường ống thoát nước đóng băng và bị tắc ở nhiệt độ thấp, đảm bảo hoạt động bình thường ngay cả ở những vùng cực lạnh.
